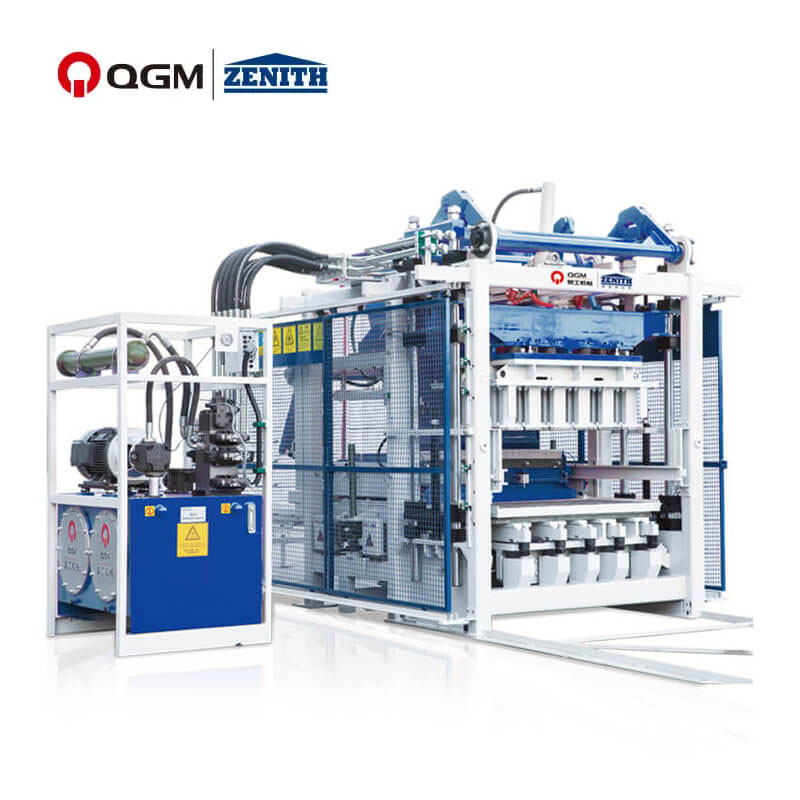

ماكينة تصنيع البلوك الصلب

آلة تصنيع البلوك الصلب عبارة عن آلة تصنيع الطوب تستخدم خصيصًا لإنتاج كتل مواد الجدار الجديدة. إنها تعتمد وضع التشكيل الهيدروليكي وفي بعض الأحيان تكنولوجيا تشكيل الاهتزاز. المميزات الرئيسية لآلة التشكيل هذه تشمل عدم وجود ضوضاء، إنتاجية عالية، كثافة عالية، عدم الحاجة لصيانة البليت، ودورة صيانة قصيرة. إنها تستخدم الرماد المتطاير ورمل النهر والحصى ومواد أخرى، وتضيف كمية صغيرة من الأسمنت، وتنتج كتلًا صلبة من مواد الجدران الجديدة. إن تصميم آلة تصنيع البلوك الصلب يأخذ في الاعتبار احتياجات توفير الطاقة والإنتاج الفعال. منتجاتها لها استخدامات متعددة ويمكن استخدامها لبناء الجدران، وما إلى ذلك. آلة تصنيع البلوك الصلب هي آلة متعددة الأغراض. يمكنها إنتاج أكثر من 10 مواصفات مختلفة من الطوب غير المحترق مثل الكتل المجوفة والطوب المسامي والطوب القياسي وما إلى ذلك عن طريق استبدال القالب. يتم استخدام ناقل الحركة الهوائي للتحكم في الإكمال المستمر للتفريغ والتشكيل والتصدير. إنها آمنة ومستقرة للتشغيل وسهلة الصيانة.

فيديو المنتج

ميزات التكنولوجيا الرئيسية

1. تكنولوجيا تحويل التردد والتحكم فيه
تقليل تيار بدء تشغيل المحرك والتحكم في وظيفة التشغيل الناعم، وإطالة عمر المحرك. يعتمد الاهتزاز الرئيسي على وضع الاستعداد منخفض التردد، وتشغيل عالي التردد، وتحسين سرعة التشغيل وجودة المنتج. تقليل الملحقات الميكانيكية وتلف المحرك، وإطالة عمر المحرك والميكانيكية. يوفر محول التردد حوالي 20%-40% من الطاقة مقارنة بالناقل التقليدي.

2. نظام التحكم الألماني Siemens PLC، شاشة اللمس Siemens، ألمانيا
عملية سهلة، ونسبة فشل منخفضة، واستقرار تشغيل الماكينة وموثوقية عالية. استخدم تكنولوجيا الإنترنت الصناعية الأكثر تقدمًا، وتحقيق استكشاف الأخطاء وإصلاحها والصيانة عن بعد. يستخدم PLC وشاشة اللمس إنترنت PROFINET معًا، وهو مناسب لتشخيص النظام وتوسيع الويب. تحقيق تشخيص المشكلة ونظام الإنذار باستمرار، وهو مناسب لصيانة الماكينة واستكشاف الأخطاء وإصلاحها. تشغيل PLC للبيانات لحفظها بشكل دائم.
3. نظام الاهتزاز
يتكون جدول الاهتزاز من جدول ديناميكي وجدول ثابت. عندما يبدأ الاهتزاز، تهتز الطاولة الديناميكية، تظل الطاولة الثابتة ثابتة. تم تصميم الهيكل لضمان سعة طاولة الاهتزاز، وذلك لضمان الجودة العالية للمنتجات الخرسانية. طاولة الاهتزاز مصنوعة من الفولاذ HARDOX. وضع الاهتزاز: استخدام اهتزاز طاولة الاهتزاز + اهتزاز القالب العلوي؛ تركيب محرك الاهتزاز وجهاز تخميد الاهتزاز وجهاز تبريد الهواء.

4. نظام التغذية
يستخدم المحرك محركات SEW، التي تتحكم في عمودين للخلط. إطار التغذية واللوحة السفلية وشفرة الخلط مصنوعة من الفولاذ HARDOX عالي التحمل، ويمكن تعديل موقع اللوحة السفلية. يحتوي نظام التغذية على جهاز مانع للتسرب لمنع التسرب. يتم التحكم في باب بوابة التفريغ بواسطة محرك SEW.

المحطة الهيدروليكية
المضخات الهيدروليكية والصمامات الهيدروليكية تعتمد ماركات عالمية. يستخدم الأنبوب "اتصال الحافة" والتركيب والصيانة المريحة. نقطة كشف الضغط متعددة النقاط، كشف مريح. وظيفة إنذار درجة الحرارة الرقمية والانسداد. اتصال المحرك والمضخة، اتصال شفة، محوري جيد. صمام تناسبي ديناميكي ومضخة طاقة ثابتة، تنظيم السرعة، تنظيم الجهد، توفير الطاقة.

البيانات الفنية

القدرة الإنتاجية

نوع الكتلة	الإخراج	كتلة ZN900C ماكينة صنع
240*115*53 مللي متر	عدد الكتل المشكلة (كتلة / قالب)	50
	متر مكعب/ساعة (م3/ ساعة)	13-18
	متر مكعب / يوم (م3/ 8 ساعات)	1005-140
	عدد الطوب (البلوك/ م3)	683
390*190*190 مللي متر	عدد الكتل المشكلة (كتلة / قالب)	9
	متر مكعب/ساعة (م3/ ساعة)	22.8-30.4
	متر مكعب / يوم (م3/ 8 ساعات)	182.5-243.3
	عدد الطوب (البلوك/ م3)	71
400*400*80 مللي متر	عدد الكتل المشكلة (كتلة / قالب)	3
	متر مكعب/ساعة (م3/ ساعة)	69.1-86.4
	متر مكعب / يوم (م3/ 8 ساعات)	553-691.2
	عدد الطوب (البلوك/ م3)	432-540
245*185*75 مللي متر	عدد الكتل المشكلة (كتلة / قالب)	15
	متر مكعب/ساعة (م3/ ساعة)	97.5-121.5
	متر مكعب / يوم (م3/ 8 ساعات)	777.6-972
	عدد الطوب (كتل/م3)	2160-2700
250*250*60 مللي متر	عدد الكتل المشكلة (كتلة / قالب)	8
	متر مكعب/ساعة (م3/ ساعة)	72-90
	متر مكعب / يوم (م3/ 8 ساعات)	576-720
	عدد الطوب (البلوك/ م3)	1152-1440
225*112.5*60	عدد الكتل المشكلة (كتلة / قالب)	25
	متر مكعب / ساعة (م3/ ساعة)	91.1-113.9
	متر مكعب / يوم (م3/ 8 ساعات)	728.9-911.2
	عدد الطوب (البلوك/ م3)	3600-4500
200*100*60	عدد الكتل المشكلة (كتلة / قالب)	36
	متر مكعب / ساعة (م3/ ساعة)	103.7-129.6
	متر مكعب / يوم (م3/ 8 ساعات)	829.4-1036.8
	عدد الطوب (البلوك / م3)	5184-6480
200*200*60	عدد الكتل المشكلة (كتلة / قالب)	4
	متر مكعب/ساعة (م3/ ساعة)	72-90
	متر مكعب / يوم (م3/ 8 ساعات)	576-720
	عدد الطوب (البلوك / م3)	576-720
